Échangeurs multi-tubulaires spiralés

Les échangeurs multitubulaires assurent le transfert de chaleur entre deux fluides grâce à un faisceau de tubes installé à l’intérieur d’une calandre.

Robustes, fiables et adaptés aux conditions de fonctionnement exigeantes, ils sont particulièrement utilisés dans les applications industrielles, les réseaux de chaleur, la vapeur ou encore le traitement des fluides.

image 4 — illustration Axintra

Comment fonctionne un échangeur multitubulaire ?

Un échangeur multitubulaire est constitué d’une calandre contenant un faisceau de tubes.

L’un des fluides circule à l’intérieur des tubes tandis que l’autre circule autour du faisceau, à l’intérieur de la calandre. Les deux circuits restent séparés et la chaleur est transmise à travers la paroi métallique des tubes.

Selon les modèles, le faisceau peut être constitué de tubes droits ou de tubes en spirale, afin d’adapter les performances et les pertes de charge aux contraintes de l’installation.

  • Principaux avantages

    • taille compacte avec grande surface d’échange thermique
    • installation verticale réduit les besoins en espace
    • rendement élevé – conception unique favorisant une plus grande turbulence
    • conditions de travail – supporte une large gamme de températures, pressions, débits et fluides

  • Types de connections

    • brides de raccordement en acier inoxydable SS
    • brides de raccordement en acier au carbone CS
    • connexions à souder WD

  • Accessoires supplementaires

    • isolation
    • supports de montage
Échangeur JAD Secespol — illustration Axintra

Type JAD

Dans JAD, les connexions des échangeurs de chaleur sont perpendiculaires, ce qui facilite leur installation. Il est principalement utilisé dans les installations industrielles standard ou les sous-stations.

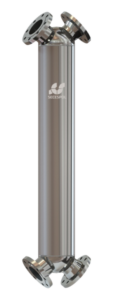

Échangeur JAD-X Secespol — illustration Axintra

Types JAD X

Dans JAD X, les connexions sont configurées sous la forme d’une lettre X qui réduit les pertes de pression à une vitesse d’écoulement élevée. Cela réduit également l’encrassement puisque l’échangeur peut être entièrement vidé par gravitation. JAD X est disponible dans de nombreuses versions capables de gérer une large gamme de températures et de pressions. Il peut être utilisé avec succès dans des installations avec des exigences de température et de pression élevées. C’est une solution idéale pour l’application à la vapeur ou les refroidisseurs d’huile.

Échangeur JAD-S Secespol — illustration Axintra

Types S

Les échangeurs de chaleur de type S sont des versions spéciales des plus petites versions de JAD. Leur principal avantage est la diminution de la perte de charge côté coque à vitesse d’écoulement élevée. Ils viennent dans des versions avec des connexions à angle droit ainsi que dans la forme de lettre X, auquel cas ils prennent tous les avantages de JAD X.

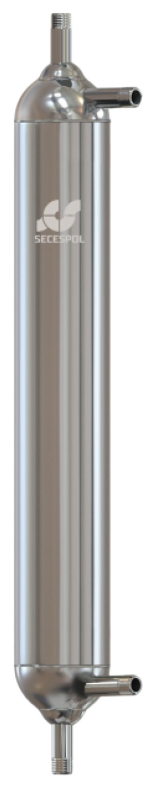

Échangeur JAD-H Secespol — illustration Axintra

Types H

Les types H sont les plus petits échangeurs de chaleur à calandre et à serpentin. Leur objectif principal est de s’adapter aux plus petites installations où les échangeurs de chaleur à plaques sont impossibles à utiliser en raison d’un fort encrassement ou de milieux agressifs. Il existe des versions avec des connexions filetées ou des brides.
